板式塔是什么?分为几类?与填料塔的关系

发布日期:2022-03-20 作者: 点击:

板式塔是什么?分为几类?压力容器生产厂家下面给大家介绍下:

板式塔内装有一层层相隔一定距离的塔盘,气体靠压强差推动,由塔底向上依次穿过各塔盘上的液层而流向塔顶;液体则靠重力作用由塔顶逐盘流向塔底,并在各塔盘上形成流动的液层。液、气两相就在塔盘上互相接触,进行热和质的传递。根据塔盘形式的不同,板式塔分为圆泡罩塔、 槽型塔盘塔、S型塔盘塔、浮阀塔、喷射塔、筛板塔等。

板式塔的塔盘由以下几部分组成:

1、塔板其上面开有许多孔,安装浮阀、泡罩等,或者直接作为气相通道。介质的传热和传质就在塔板上面进行。

2、降液管上层液体通过降液管流到下层塔盘,是主要的液体通道。

3、溢流堰包括进口堰和出口堰。进口堰主要是为了保持降液管的正常液体高度,保证传质的正常进行。

板式塔的塔盘由溢流方式分类:

从板式塔的塔盘的溢流方式着,可分为单溢流式和双溢流式。其中单溢流式又有中间降液和两边降液之分。一般来说,塔径在直径800〜2400mm间的可用单溢流塔盘,塔径在直径2000mm以上者可用双溢流式塔盘。


压力容器生产


板式塔分为几类,近年开发了几种:

我国常用的板式塔有泡罩塔、筛板塔、浮阀塔和舌型塔等类型。近年来,开发使用了斜孔塔盘、导向筛板、网孔塔盘、大孔筛板、浮阀一筛板复合塔盘以及浮动喷射塔板、旋流塔板、旋叶塔板等。

板式塔有必要改填料塔吗?我们压力容器生产厂家可以讲讲石油炼制范畴,规整填料应用于原油常压蒸馏、减压蒸馏塔,催化吸收-稳定系统吸收塔、解吸塔、稳定塔等。催化安装分馏塔为带有侧线抽出和中段回流取热的复杂精馏塔。催化装置分馏塔的内部构造有采用挡板和塔盘结合的方式两种。塔器按其构造可分为板式塔和填料塔。

板式塔具有构造简单、造价较低、顺应性强、易于放大等,其流体力学和传质模型研讨比较成熟,在70年代以前塔板的开发研讨处于抢先位置。但在近20年因由于性能优秀的新型填料相继问世,特别是规整填料及新型塔内件的不时开发应用和根底理论研讨的不时深化,使填料塔的放大技术有了新的打破,改动了以板式塔为主的场面。

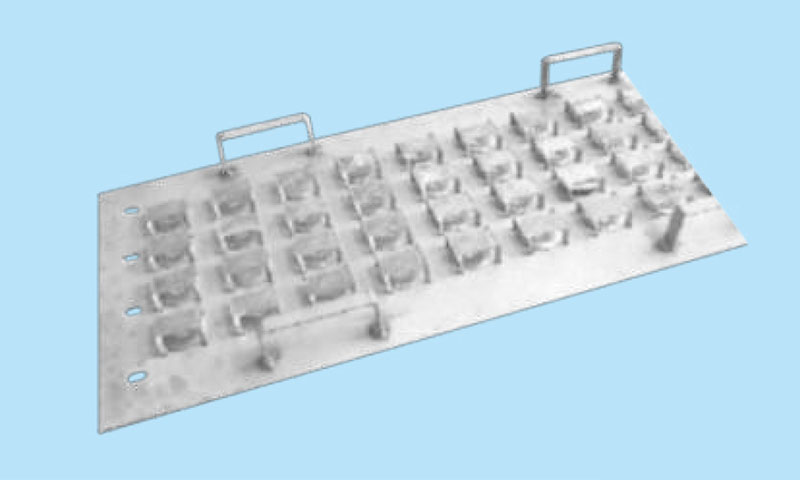

规整填料作为低压降下具有高传质效率的安装倍受喜爱。与板式塔相比,新型填料塔具有消费才能大、别离效率高、压力降小、操作弹性大、持液量小等优点。但也有一些缺乏,如:造价高;对需装置中间再沸器或多侧线出料等复杂精馏塔不太合适。应用于高压精馏,由于轴向返混大而招致效率低,需特殊设计填料塔。设置的挡板的作用是应用油浆与反响油气接触洗濯油气中夹带的催化剂颗粒,脱除反响油气的过热回收热量,同时冷凝油气中的油浆组分。因而,分馏塔底部的挡板是油气与油浆停止接触传质传热的场所,有环形挡板和人字挡板等方式。塔盘通常采用斜孔塔盘,具有压降低和不易梗塞的特性,同时分馏塔需求别离的汽油、柴油、回炼油组分之间恩氏蒸馏50%点相差较大(相对挥发度相差大),斜孔塔盘的别离效果可以满足产品别离请求。
