化工填料塔的系统和应用介绍

发布日期:2022-03-08 作者: 点击:

填料塔内件厂家今天给大家介绍下化工填料塔的系统和应用,下面就一起了解下:

化工填料塔的结构原理介绍

化工填料塔的作用是起到吸收作用,是化工、石油化工和炼油生产中重要的设备之一。

化工填料塔的结构特点

化工填料塔是以塔内的填料作为气液两相间接触构件的传质设备。填料塔的塔身是一直立式圆筒,底部装有填料支承板,填料以乱堆或整砌的方式放置在支承板上。填料的上方安装填料压板,以防被上升气流吹动。液体从塔顶经液体分布器喷淋到填料上,并沿填料表面流下。气体从塔底送入,经气体分布装置(小直径塔一般不设气体分布装置)分布后,与液体呈逆流连续通过填料层的空隙,在填料表面上,气液两相密切接触进行传质。填料塔属于连续接触式气液传质设备,两相组成沿塔高连续变化,在正常操作状态下,气相为连续相,液相为分散相。

当液体沿填料层向下流动时,有逐渐向塔壁集中的趋势,使得塔壁附近的液流量逐渐,这种现象称为壁流。壁流效应造成气液两相在填料层中分布不均,从而使传质效率下降。因此,当填料层较高时,需要进行分段,中间设置再分布装置。液体再分布装置包括液体收集器和液体再分布器两部分,上层填料流下的液体经液体收集器收集后,送到液体再分布器,经重新分布后喷淋到下层填料上。

化工填料塔具有生产能力大,分离效率高,压降小,持液量小,操作弹性大等点。

化工填料塔也有一些不足之处,如填料造价高;当液体负荷较小时不能有效地润湿填料表面,使传质效率降低;不能直接用于有悬浮物或容易聚合的物料;对侧线进料和出料等复杂精馏不太适合等。

化工填料的分类

化工填料的种类很多,根据装填方式的不同,可分为散装填料和规整填料。

1.规整填料

规整填料是按一定的几何构形排列,整齐堆砌的填料。规整填料种类很多,根据其几何结构可分为格栅填料、波纹填料、脉冲填料等。

(1)波纹填料目前工业上应用的规整填料绝大部分为波纹填料,它是由许多波纹薄板组成的圆盘状填料,波纹与塔轴的倾角有30°和45°两种,组装时相邻两波纹板反向靠叠。各盘填料垂直装于塔内,相邻的两盘填料间交错90°排列。

波纹填料按结构可分为网波纹填料和板波纹填料两大类,其材质又有金属、塑料和陶瓷等之分。

(2)格栅填料是以条状单元体经一定规则组合而成的,具有多种结构形式。工业上应用早的格栅填料为木格栅填料。目前应用较为普遍的有格里奇格栅填料、网孔格栅填料、蜂窝格栅填料等,其中以格里奇格栅填料具代表性。

格栅填料的比表面积较低,主要用于要求压降小、负荷大及防堵等场合。

金属丝网波纹填料是网波纹填料的主要形式,它是由金属丝网制成的。金属丝网波纹填料的压降低,分离效率很高,特别适用于精密精馏及真空精馏装置,为难分离物系、热敏性物系的精馏提供了有效的手段。尽管其造价高,但因其性能良仍得到了广泛的应用。

金属板波纹填料是板波纹填料的一种主要形式。该填料的波纹板片上冲压有许多f5mm左右的小孔,可起到粗分配板片上的液体、加强横向混合的作用。波纹板片上轧成细小沟纹,可起到细分配板片上的液体、表面润湿性能的作用。金属孔板波纹填料强度高,耐腐蚀性强,特别适用于大直径塔及气液负荷较大的场合。

金属压延孔板波纹填料是另一种有代表性的板波纹填料。它与金属孔板波纹填料的主要区别在于板片表面不是冲压孔,而是刺孔,用辗轧方式在板片上辗出很密的孔径为0.4~0.5mm小刺孔。其分离能力类似于网波纹填料,但抗堵能力比网波纹填料强,并且价格便宜,应用较为广泛。

波纹填料的点是结构紧凑,阻力小,传质效率高,处理能力大,比表面积大(常用的有125、150、250、350、500、700等几种)。波纹填料的缺点是不适于处理粘度大、易聚合或有悬浮物的物料,且装卸、清理困难,造价高。


填料塔内件


脉冲填料是由带缩颈的中空棱柱形个体,按一定方式拼装而成的一种规整填料。脉冲填料组装后,会形成带缩颈的多孔棱形通道,其纵面流道交替收缩和扩大,气液两相通过时产生强烈的湍动。在缩颈段,气速高,湍动剧烈,从而强化传质。在扩大段,气速减到小,实现两相的分离。流道收缩、扩大的交替重复,实现了“脉冲”传质过程。

脉冲填料的特点是处理量大,压降小,是真空精馏的理想填料。因其良的液体分布性能使放大效应减少,故特别适用于大塔径的场合。

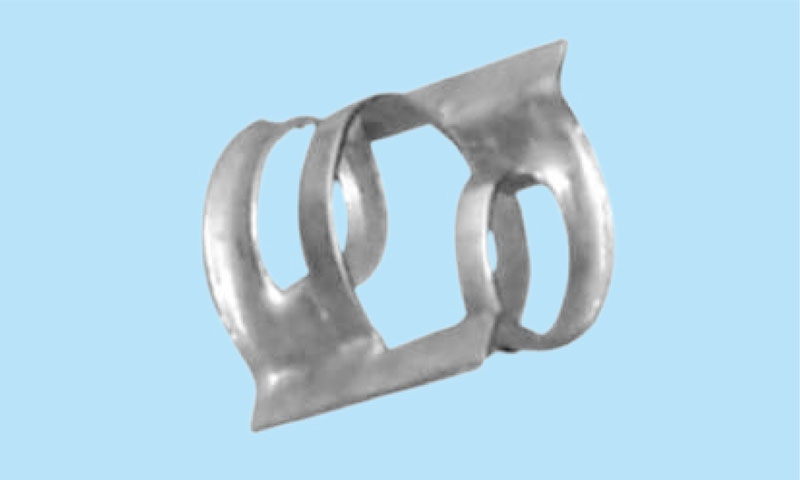

散装填料是一个个具有一定几何形状和尺寸的颗粒体,一般以随机的方式堆积在塔内,又称为乱堆填料或颗粒填料。散装填料根据结构特点不同,又可分为环形填料、鞍形填料、环鞍形填料及球形填料等。

下面填料塔内件厂家介绍下化工填料塔的工业应用

化工填料塔其应用领域主要在以下几个方面:

1. 气体回收和净化:NOx HCL, H2S, Cl2, SO2, CO, CO2, NH3, HF等气体的回收与净化。

2. 石油炼制、石油化工及气加工。如原油常压蒸馏器、原油稳定器、为FCC装置提供原料的减压塔、FGG主分馏塔、润滑油减压塔、焦化分馏塔、乙烯粗馏塔和急冷塔、碱/胺吸收器和提取器、乙苯/苯乙烯精馏塔、脱甲烷塔、脱乙烷塔、脱丙烷塔、脱异丁烷塔、气去湿塔等的应用。

3. 化学工业:混合硝基甲苯、混合硝基氯苯、混合氯甲苯、混合二甲苯等混合异构体的分离,苯/甲苯、环己烷/环己醇、胺类、醉类等的分离,聚甲醛、三聚甲醛、硬脂酸、己二酸、己酸乙醋、塑料单体、中间体、高沸点溶剂、液态空分和烃类分离等工艺中的分离塔。

4. 同位素的分离等。

5. 香料和医药工业:紫罗兰酮、薄荷醉、香兰素、橙花醇、维生素E等的生产。

以上就是填料塔内件厂家要介绍的所有内容,仅供参考。
