板式塔的三种塔盘结构及特点

发布日期:2022-08-08 作者: 点击:

板式塔是化工生产中广泛采用的一种传质设备,板式塔的塔盘结构是决定塔特性的关键,常用塔盘有泡罩形、浮阀形、筛板形、舌形及浮动喷射形等。接下来压力容器生产厂讨论常用塔盘结构及特点。

1、泡罩塔盘

泡罩塔盘是工业上应用早的塔盘之一,在塔盘板上开许多圆孔,每个孔上焊接一个短管,称为升气管,管上再罩一个“帽子“,称为泡罩,泡罩周围开有许多条形空孔。工作时,液体由上层塔盘经降液管流入下层塔盘,然后横向流过塔盘板、流入再下一层塔盘;气体从下一层塔盘上升进入升气管,通过环行通道再经泡罩的条形孔流散到液体中。

泡罩塔盘具有如下特点:

(1)气、液两相接触充分,传质面积大,因此塔盘效率高。(2)操作弹性大,在负荷变动较大时,仍能保持较高的效率。(3)具有较高的生产能力,适用于大型生产。(4)不易堵塞,介质适用范围广。(5)结构复杂、造价高,安装维护麻烦;气相压降较大,但若在常或加压下操作,这并不是主要问题。


压力容器生产


2、筛板塔盘

筛板塔盘是在塔盘板上开许多小孔,操作时液体从上层塔盘的降液管流入,横向流过筛板后,越过溢流堰经降液管导入下层塔盘;气体则自下而上穿过筛孔,分散成气泡通过液层,在此过程中进行传质、传热。由于通过筛孔的气体有动能,故一般情况下液体不会从筛孔大量泄漏。筛板塔盘的结构及气、液接触情况。筛板塔盘的小孔直径是一个重要参数,小则气流分布较均匀,操作较稳定,但加工困难,容易堵塞。目前工业筛板塔常用孔径为3~8mm。筛板开孔的面积总和与开孔区面积之比称为开孔率,是另一个重要参数。在同样的空塔速度下,开孔率大则孔速小,易产生漏液,降低效率,但雾沫夹带也减少;开孔率过小,塔盘阻力大,易造成大的雾沫夹带和液泛,限制塔的生产能力。通常开孔率在5~15%。筛孔一般按正三角形排列,孔间距与孔径之比通常为2.5~5。

筛板塔具有如下的特点:

(1)结构简单,制造方便,便于检修,成本低。(2)塔盘压降小。(3)处理量大,可比泡罩塔提高20~40%。(4)塔盘效率比泡罩塔提高15%,但比浮阀塔盘稍低。(5)弹性较小,筛孔容易堵塞。

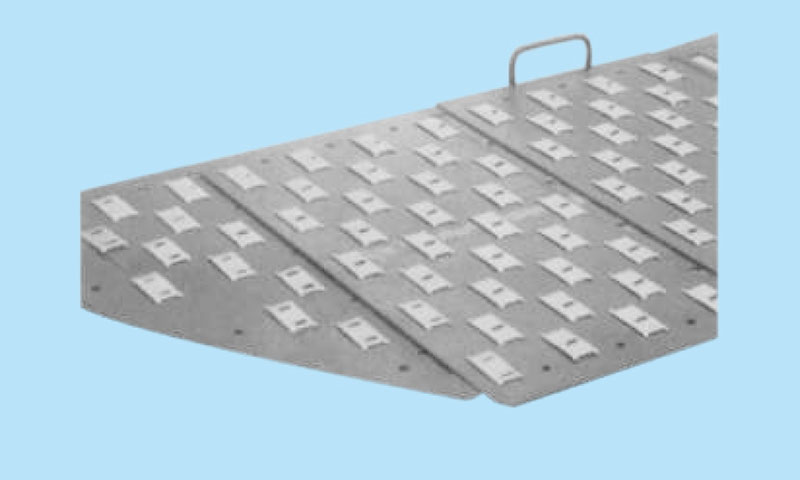

4、舌形和浮舌塔盘

舌形塔盘是在塔盘板上冲有一系列舌孔,舌片与塔盘板呈一定倾角,气流通过舌孔时,利用气体喷射作用,将液相分散成液滴和流束而进行传质,并推动液相通过塔盘。舌孔与塔盘板的倾角一般有18º、20º和25º三种,通常是20º,舌孔常用25×25mm和50×50mm两种,舌孔按三角形排列。

舌形塔盘具有结构简单、安装检修方便

,处理能力大,压力降小,雾沫夹带少等优点,但由于舌孔的倾角是固定的,在低负荷下操作时易产生漏液现象,故操作弹性较小。浮舌塔盘是结合浮阀塔和舌形塔的优点而发展出起来的一种塔盘,将舌形塔的固定舌片改成浮动舌片而成,与浮阀塔类似,随气体负荷改变,浮舌可以上下浮动,调节气流通道面积,从而保证适宜的缝隙气速,强化气液传质,减少或解决漏液。当浮舌开启后,又与舌形塔盘相同,气液并流,利用气相的喷射作用将液相分散进行传质。

浮舌塔盘具有如下特点:

1、具有大的操作弹性,操作稳定。在保证较高效率条件下,它的负荷变化范围甚至可超过浮阀塔。2、具有较大的气液相的处理能力,压降又小,特别适宜于减压蒸馏。3、结构简单,制作方便。但舌片易损坏。4、效率较高,介于浮阀与舌形塔板之间,效率随气速变化比浮阀稍大。
