塔内件之泡罩塔板/盘的结构和气液分布器的作用

您的当前位置: 首 页 >> 新闻中心 >> 技术知识

塔内件之泡罩塔板/盘的结构和气液分布器的作用

发布日期:2022-03-21 作者: 点击:

压力容器生产厂家今天给大家介绍下塔内件之泡罩塔板/盘的结构:

塔内件之泡罩塔板的主要结构包括升气管、泡罩、堰和降液管。

1、升气管是泡罩塔板的主要特征。它是气体由下块塔板进人上一块塔板的通道,同时还起防止液体漏人下一块塔板的作用。

2、泡罩是安装在升气管上方,其结构形式通常有圆形和条形(槽形)两类,泡罩的周边开有齿缝,从升气管上升的气流经过泡罩时改变方向,并经齿缝分散成细小气泡进入液层,以密切气液接触、增加流体湍动,从而强化气液传质。齿缝形状一般有三角形、矩形和梯形三种。 三角形齿缝在低气相负荷下鼓泡较好,但不太适合高负荷;矩形和梯形齿缝在低负荷下易产生脉动鼓泡现象,但髙负荷时效果较佳。

3、降液管是液体由上一块塔板流人下块塔板的通道,它有圆形和弓形两种。弓形降液管还有垂直式和倾斜式之分。倾斜式降液管的进口截面积大于出口截面积,有利于向下流动液体泡沫的分离。

4、塔板出口处装有出口堰,其作用是保持塔板上适当的液层高度和液相停留时间。泡罩塔板由于结构原因,液层髙度一般较其他形式的塔板为髙,其优点是两相接触较充分,但也使得塔板压降较髙。

在降液管的下方使用平型受液盘时,为了缓冲液体流向和流速的突然变化,使流人的液体能在板上均匀分布,常在液体进人处设置进口堰。对采用弓型降液管的泡罩塔板,则一般不装进口堰。对于直径0.8m以上的塔,常采用凹型受液盘,其作用与进口堰相似,且便于液体的侧线抽出,在低液流量时仍能形成正液封。但不适用于易聚合物系以及有悬浮固体的场合,因易形成死角而堵塞。


压力容器生产

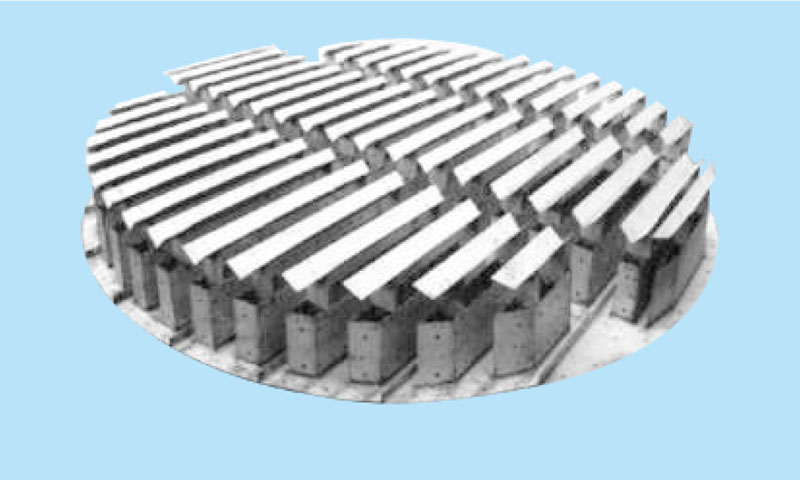

下面压力容器生产厂家给大家介绍下塔内件气液分布器的作用:

塔内件的结构包括气体分布器、填料支承、床层限位器、液体分布器、壁流收集分配锥、液体收集器及再分布器等。塔内件的设计、制造及安装都较为重要。一座性能良好的大型填料塔,填料本身的高性能固然重要,但与之匹配的塔内件,尤其是流体分布器和气体分布器也是至关重要的。否则填料的高性能不能得以充分发挥。特别是对于大直径、多侧线、浅床层塔器,气液分布是非常重要的,往往是成败的关键。

液体在填料塔内的不良分布可分为两种:小规模(自然)不良分布和大规模不良分布:

小规模的不良分布是由于填料层内流体的沟流所造成,对填料塔的效率影响不大。若填料的制造和安装质量差,也会对效率造成严重影响。

大规模的液体不良分布主要是由于分布器初始分布不良而造成的,它可以使整个填料塔的效率严重下降。

曾有论文指出,在散堆填料层内部会形成一定数量的优先流动途径,若液体分布器单位面积上的喷淋点数大于上述单位面积上优先流动途径数,则填料效率能充分发挥,液体在流动过程中,流动途径会合并,Z后达到稳定的流动途径数。若喷淋点数少于上述优先流动途径数,液体在流动过程中会分叉,使流动途径数增加,Z后也达到稳定的流动途径数。后一种情况下,填料层上部的填料效率要下降。严重时,流体流到填料层下端面出口时,还没达到稳定的流动途径数,则整个填料层效率严重下降。可以造成填料塔效率下降2-3倍。

以上就是压力容器生产厂家要给大家介绍的所有内容,仅供参考。
